Produktdetails:
Zahlung und Versand AGB:
|
Sinusschub: | 600kgf | Auswirkungsschub: | 1200kgf |
---|---|---|---|
Frequenzbereich: | 5~2000Hz | Anhaltende Verschiebung: | 51mm |
Höchstgeschwindigkeit: | 2m/s | Maximale Beschleunigung: | 981m/s2 |
Maximale Belastung: | 120kg | ||
Markieren: | Schüttel-ApparatTestgerät,Erschütterungs-Laborausrüstung |

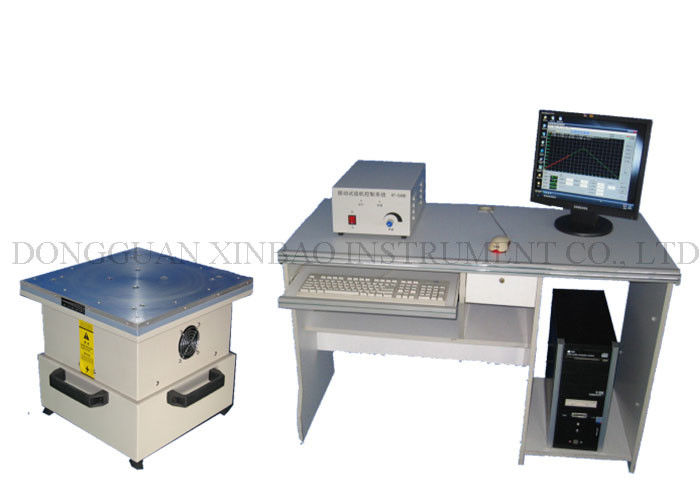

Elektrodynamische Erschütterungs-Prüfmaschine-gut entworfenes dynamisches Kreis-Skelett
Anwendung:
Wir sind Hersteller der elektrodynamischen Hochfrequenzerschütterungs-Prüfvorrichtung, elektrodynamische Schüttel-Apparatreihenprodukte, annahmen die ‚doppel-magnetische Stromkreisstruktur‘, ‚selbst-erzeugte skeleton Aktion kreist‘, ‚zerstreute Unterstützung‘ und ‚Rollenlager und lineare Anleitung‘, moderne moderne Technologie ‚der Drehzapfenisolierung‘ und spezielle Technologie, kann in X, Y, dreiachsiger sinusförmiger Erschütterungstest Z abgeschlossen werden ein und gelegentliche Erschütterungsbreitbandtests, durch den klassischen (halb- Welle des trapezoiden, der Säge Zahnes des Sinus,) Impuls und das Schockwartespektrum abgeschlossen zu werden prüfen. Diese Produkte sind in der Nationalverteidigung, in den Waffen, in der Luftfahrt, im Aerospace, in den Kommunikationen, in der Elektronik, in den Elektrogeräten, in den Kommunikationen, in den Haushaltsgeräten und in anderem Felder weit verbreitet.
die Erschütterung mit 3 Achsen, die elektrodynamisches Schüttel-Apparatsystem/-Schwingtisch prüft, kennzeichnet:
1. gut entworfenes dynamisches Kreisskelett, mit einer axialen Resonanzfrequenz des höheren Stadiums.
2. Zwei-magnetischer Stromkreis, niedrige, Kompaktbauweise des Durchsickerns des magnetischen Flusses und rational.
3. Rocker-Rod-Rollenlager gerade und Import-orientierte zusammengesetzte Körpersteifheitsorientierung, Exzentertragfähigkeit.
4. Drehzapfenisolierungsgrundlage eingeweiht Hormongebrauch, die Installation der beweglichen Bequemlichkeit.
5. bewegen sich neue Technologie um das System, um dem den dynamischen Kreis der hohen Zuverlässigkeit sicherzustellen.
6. Neuer Rohrentwurf und erhöhen die Kühlwirkung.
7. verbessern Staticsteifheit, die dynamische Steifigkeit des kleinen Ballons des Lagers, die Schwingtischkapazität anhebend, Niederfrequenzleistung.
Systemleistungsparameter
Schwingtisch | ||
Sinusschub | 600kgf | |
Gelegentlicher Schub | 600kgf | |
Auswirkungsschub | 1200kgf | |
Frequenzbereich | 5~2000Hz | |
Anhaltende Verschiebung | 51mm | |
Die Auswirkung der Verschiebung | 51mm | |
Höchstgeschwindigkeit | 2m/s | |
Maximale Beschleunigung | 981m/s2 | |
Beweglicher Spulendurchmesser | Φ150mm | |
Gewähren Sie Exzentermoment | >190N.m | |
Laden Sie Verbindungspunkt | piont 6 | |
Gleichwertige Masse von beweglichen Teilen | 6kg | |
Countertopsschraubengröße (Standard) | M8 | |
Schraubenleuchttisch (Durchmesser, Umfang) | 8 auf Φ100mm, 8 auf Φ, 200mm. | |
Axiale Isolierungsfrequenz | <3Hz | |
Höchstlast | 120Kg (Kundenantrag 45Kg) | |
Durchsickern des magnetischen Flusses | <1mT | |
Maße (ohne zu verpacken) (L×W×H) | 1600mm×985mm×850mm | |
Schwingtisch-Gewicht | 1850kg | |
Verstärkerertrag | 8kVA | |
SNR | >65dB | |
Systemschutz | Der gesamte Endverstärker hat: Gitterüberspannung, Undervoltagestromnetzphase, logischer Ausfall, Energiemodulschutz, Energiemodultemperatur, Ertragüberstrom, Ertragüberspannung, Stromversorgung, Verschiebungseinheits-, Einheitskörpertemperatur, externe Verknüpfung, etc.-Schutzschaltung, wenn jede mögliche Störung auftritt, stellen die Ertrag-, Ton- und Lichtwarnung ab. Zusätzlich zum oben genannten Schutz hat sie auch ein Schutzfunktion Effektivwert-Werte des Toleranzschutzes, Notausgeräte, wie Verbessern des Laufens. | |
Nennleistungsspannung | 120Vrms | |
Verstärker-Leistungsfähigkeit | >95% | |
Fan | ||
Energie | 0.75kW | |
Luftstrom | 0.3m3/s | |
Rohrdurchmesser | 120mm | |
Druck | 0.048kgf/cm2 | |
Vertikale Erweiterungstabelle | ||
Tabellengröße | 600mm×600mm | |
Gleichwertige Masse | 23kg | |
Obere Frequenz | 2000Hz | |
Countertop-Materialien | Aluminium | |
Horizontales Dia | ||
Tabellengröße | 600mm×600mm | |
Stärke | 30mm | |
Countertopsgewicht | 36kg | |
Frequenz | 2000Hz | |
Lagerzahl | 1 | |
Lagergewicht | 0.58kg | |
Verbindungsstück-Gewicht | 1.4kg | |
Höchstlast | 300kg | |
Countertop-Materialien | Aluminium |
Erschütterungsprüfer | |
Geben Sie die Anzahl von Kanälen ein | 2 Spannungskanäle, 2 laden Kanäle auf |
Zahl von Ausgabekanälen | 1 Antriebsertrag, 1 KOLABAUM-Ertrag |
Entschließung | Digital-Analog-Wandler 24-bit (DAC/ADC) |
Anti- Aliasingfilter | Analoger AntiAliasingfilter plus digitalen Filter, stopband Verminderung größer als 160dB/Okt |
Koppelungsmethode | Wechselstrom-Differenzial, Wechselstrom unsymmetrisch, DC-Differenzial, DC unsymmetrisch, IEPE, TEDS (optional), Gebühr |
Tragen Sie die Strecke ein | ± 10 VPEAK |
Steuer-Software | Sinussteuerung, gelegentliche Steuerung, typische Auswirkungssteuerung, Resonanzsuche und Anwesenheit |
